Logikelement

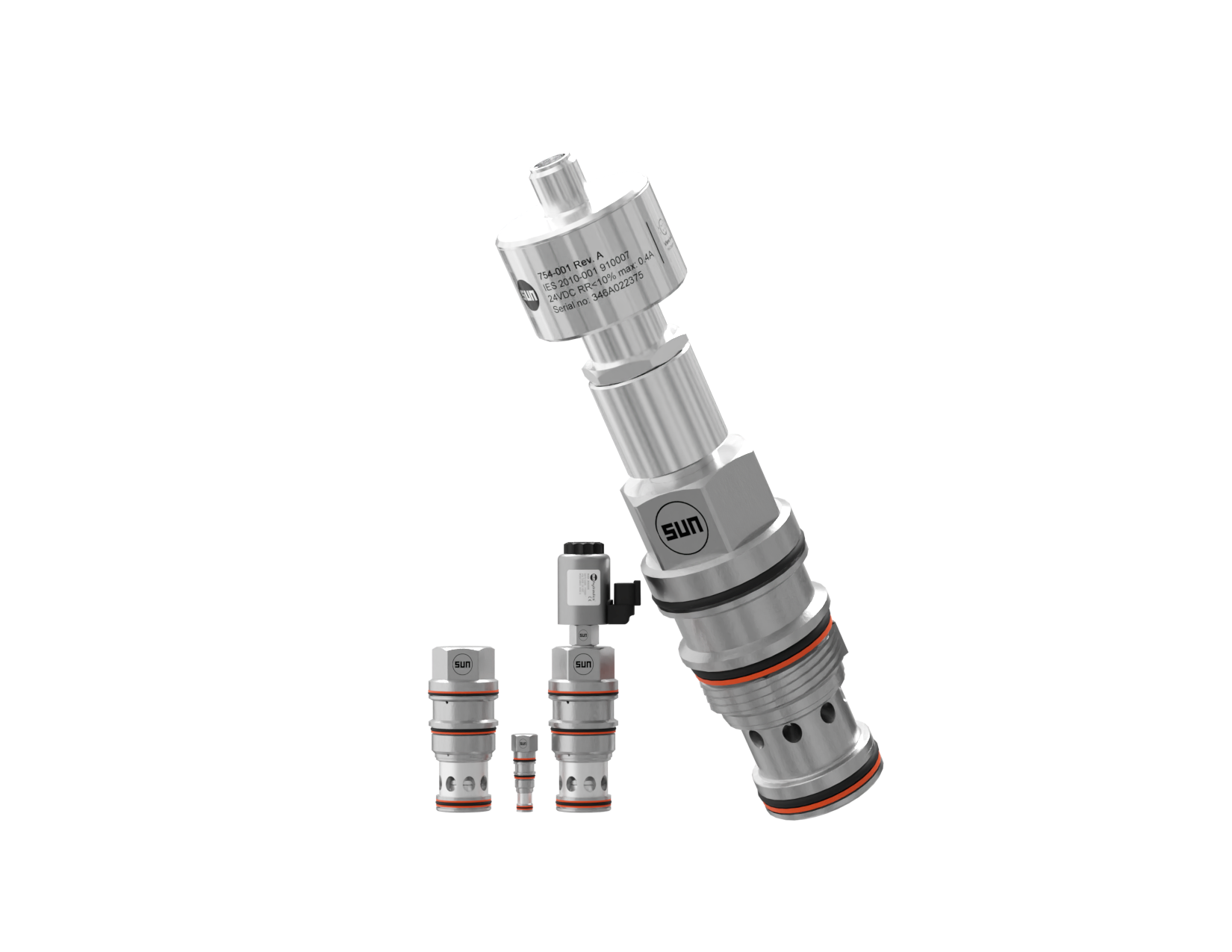

Ett logikelement (logikventil) är en typ av ventil som används för att styra flöde eller tryck baserat på vissa logiska villkor – ”om detta händer, gör då det här”. Man kan säga att det fungerar som en logisk grind, där en styrsignal avgör hur logikelementet ska reagera. Logikelement används ofta för att bygga upp hydrauliska styrlogiker utan elektronik, vilket gör systemen robusta och pålitliga, även i krävande miljöer. Ventilerna kan användas i en mängd olika hydraulsystem, och kan i kombination med andra ventiler skapa funktioner för riktnings-, flödes- och tryckkontroll. De finns i både balanserat och obalanserat utförande, beroende på applikationens krav.

Balanserade logikelement

Balanserade logikelement påverkas inte av tryckvariantioner i systemet, utan reagerar endast på styrsignalen/styrtrycket. De används exempelvis när man alltid vill kunna öppna eller stänga ventilen oberoende av last. Ett balanserat logikelement används i applikationer där det är viktigt att säkerställa stabil funktion och exakt styrning trots förändringar i systemtrycket, så som i exemepelvis hydrauliska pressar och lyftkranar.

Obalanserade logikelement

Obalanserade logikelement påverkas av lasten och trycket i systemet, inte enbart av en styrsignal. Ventilen öppnar eller stänger beroende på både styrtrycket och trycket i systemet, vilket gör den enklare och billigare, men också mindre exakt än ett balanserat logikelement. Fördelen med ett obalanserat logikelement är dock att man inte behöver en extern pilotkälla, utan man kan använda trycket från lasten för att öppna ventilen.

Övervakade och säkerhetsklassade logikelement

Med ett övervakat logikelement får man återkoppling i form av en elektrisk signal som indikerar om ventilen är i öppet eller stängt läge. Sådana ventiler används ofta i applikationer där personsäkerhet är avgörande eller där det krävs enligt maskin- och säkerhetsstandarder. De är vanliga i industrier som stålverk, pappersbruk, kraftverk och andra anläggningar med säkerhets- eller arbetsceller, där tillförlitlig återkoppling är nödvändig. Övervakade logikelement kan till exempel ge en bekräftelse på att en funktion är avstängd vid service, eller användas som nödavstängning i säkerhetssystem.

Möjlighet till komplexa system

Logikelement kan styras av flera trycksignaler vilket gör att man kan konstruera mer komplexa system baserat på logiska principer, liknande elektriska logikgrindar. Logikelement används bland annat för att bygga ihop riktningsventilfunktioner för stora flöden.
