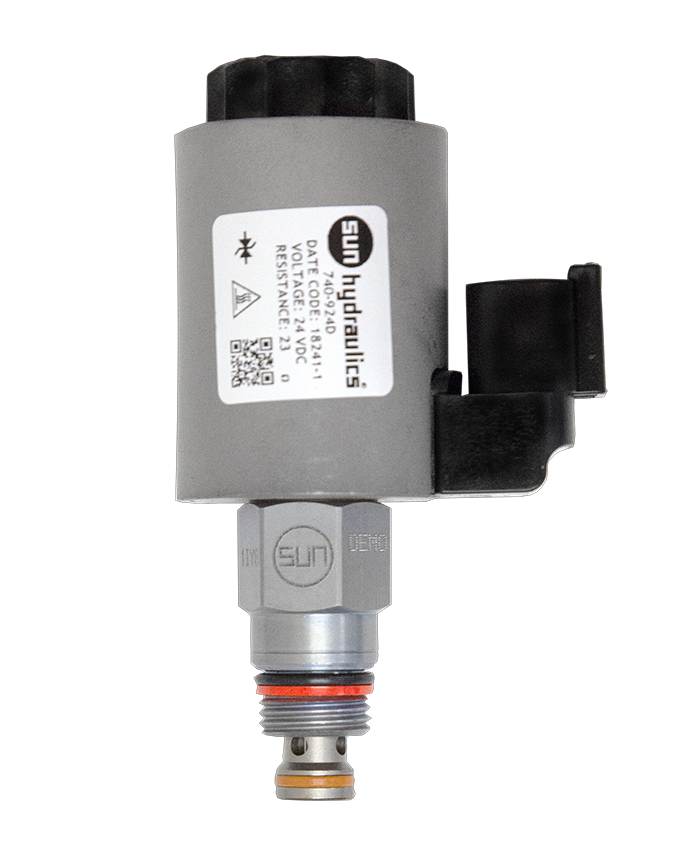

Pilotventiler

En pilotventil används för att styra andra ventiler eller funktioner genom att utnyttja ett mindre styrtryck – så kallat pilottryck – för att öppna, stänga eller reglera en större huvudventil. Pilotventilen aktiveras vanligtvis elektriskt, vilket i sin tur styr huvudventilen hydrauliskt. Pilotventiler används ofta när huvudventilen kräver en större kraft än vad en magnetspole kan generera. Det finns två huvudtyper av pilotventiler – riktningsstyrande on/off-pilotventiler (som enbart öppnar eller stänger flödet) och proportionellt styrda tryckreglerande pilotventiler (som möjliggör steglös och noggrann tryckreglering).

2-vägspilotventiler

2-vägs, även kallade on/off-pilotventiler, används för att styra pilottrycket till en huvudventil. De finns i varianter som normalt öppna (N/O) eller normalt stängda (N/C). En 2-vägspilotventil har två anslutningar (portar) och fungerar som en enkel på/av-ventil. Den används exempelvis för att tillåta eller blockera pilottryck till en annan ventil. Till skillnad från en 3-vägspilotventil har 2-vägspilotventilen ingen separat avlastning av pilottrycket vilket innebär att trycket i pilotledningen kan kvarstå även när ventilen ej är aktiverad.

3-vägspilotventiler

3-vägspilotventiler, även kallade 3/2-ventiler, används likaså för att styra pilottrycket till en huvudventil. De finns i utföranden som normalt öppna (N/O) eller normalt stängda (N/C). En 3-vägspilotventil har tre anslutningar: tryckinlopp (P), pilotutgång (A) och avlastning (T). Den kan växla mellan två lägen – att mata pilottryck till en funktion, eller att avlasta (dränera) pilotledningen till retur eller tank. När ventilen skiftar läge, avlastas pilottrycket, vilket innebär att trycket i pilotledningen sjunker till noll och måste byggas upp igen vid nästa aktivering. 3-vägspilotventiler är särskilt användbara i applikationer där man behöver frigöra trycket helt för att säkerställa att en funktion är avstängd.

Tryckreglerande pilotventiler

Proportionalstyrda tryckreglerande pilotventiler möjliggör steglös och precis tryckreglering, till skillnad från de enklare on/off-funktionerna hos 2- eller 3-vägspilotventiler. Dessa ventiler används i första hand för att styra större huvudventiler, såsom tryckreducerings- eller tryckbegränsningsventiler, där noggrann tryckstyrning krävs. Styrsignalen är elektrisk, vanligtvis i form av en analog signal (t.ex. 0–10 V eller 4–20 mA), och ventilens öppningsgrad regleras proportionellt mot signalens styrka.

Elektrisk styrning

För att styra pilotventiler elektriskt används förstärkare, styrenheter och I/O-moduler som är både användarvänliga och flexibla. Dessa enheter möjliggör intelligent och automatiserad styrning av hydrauliska funktioner genom att ta emot och bearbeta signaler från exempelvis flödes-, tryck- eller temperatursensorer. Genom elektronisk återkoppling kan systemet justeras i realtid, vilket förbättrar noggrannhet, energieffektivitet och driftsäkerhet i både industriella och mobila applikationer.
