Elstyrda riktningsventiler CETOP

Elstyrda riktningsventiler med CETOP-montage placeras vanligtvis överst i en sandwichstapel och används för att styra flödesriktningen till en hydraulisk förbrukare, till exempel en cylinder eller hydraulpump. Genom att aktivera ventilen elektriskt ändras spolens position, vilket i sin tur omdirigerar flödet i systemet och avgör rörelseriktningen på maskinens aktuator.

Tillgängliga storlekar

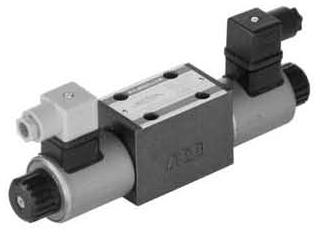

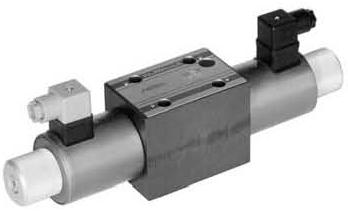

Ventilerna finns i tre standardiserade storlekar enligt CETOP- och ISO-normer: – NG6 (ISO 4401 / CETOP 03) – kompakt storlek för låg till medelhög flödeskapacitet – NG10 (ISO 4401 / CETOP 05) – för medelhöga flöden och tryck – NG16 (ISO 4401 / CETOP 07) – för högre flöden och krävande industriella applikationer.

Nödmanövrering

Ventilen kan väljas med eller utan nödmanövrering (manuell override), vilket gör det möjligt att manuellt växla ventilens läge vid exempelvis strömavbrott eller felsökning. Ventilerna erbjuds med olika spänningar för magnetspolar, till exempel 12 VDC, 24 VDC, 110 VAC eller 230 VAC, för att passa olika elsystem och applikationsmiljöer.

Olika slidutföranden

Riktningsventilerna med CETOP-montage finns med en rad olika spolutföranden för att passa olika systemkrav. Exempel på slidvarianter inkluderar: – Helt stängt mittläge – blockerar flödet i alla riktningar i neutral position – Motorslid – optimerad för styrning av hydraulmotorer, där oljeflödet måste hanteras symmetriskt – Flytläge (float position) – tillåter fri rörelse i båda riktningar, vanligt i mobila applikationer där en last ska kunna följa terrängens rörelse.

Val av ventil

Det finns många ventiler att välja mellan, och vi hjälper dig gärna att hitta den optimala lösningen för ditt system. Kontakta oss, så guidar vi dig rätt!
