Sandwichblock

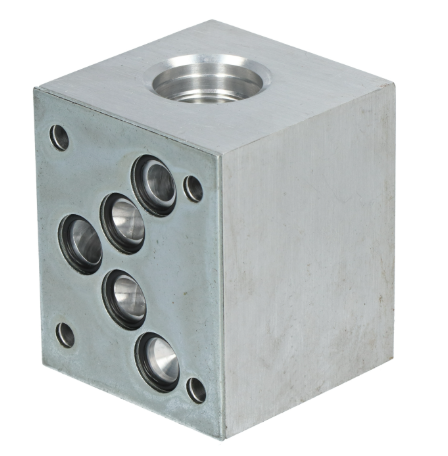

Sandwichblock är ett smart och enkelt sätt att kombinera flera hydrauliska funktioner i en kompakt enhet. Genom att stapla blocken ovanpå varandra skapas en modulär lösning som både spar plats och underlättar installation. Ofta avslutas en sådan stapel med en riktningsventil, vilket ger en komplett och effektiv styrfunktion i hydrauliksystemet. För att montera dessa block behövs en montageplatta som utgångspunkt, där blocken sedan byggs upp i lager. Denna konstruktion gör det möjligt att skräddarsy funktioner efter behov genom att kombinera olika ventiler och block i samma stapel, vilket ger hög flexibilitet och förenklad hantering. I ett hydraulschema visas vanligtvis montageplattan och förbrukaren längst ner, medan riktningsventilen placeras överst i stapeln. Nedan finns förslag på standardkombinationer av ventiler och block, men systemet är öppet för andra ventiler med rätt kavitet, vilket gör det möjligt att anpassa lösningen till specifika behov.

Storlekar och hålbilder

Sandwichmonterade block finns i flera standardstorlekar enligt ISO/CETOP-normer:
• NG4 (ISO/CETOP 02)
• NG6 (ISO/CETOP 03)
• NG10 (ISO/CETOP 05)
• NG16 (ISO/CETOP 07)
• NG25 (ISO/CETOP 08)
• NG32 (ISO/CETOP 10)
Dessa storlekar gör det enkelt att kombinera funktioner oavsett applikationens krav. Utöver standardhålbilder kan vi även ta fram specialanpassade hålbilder, till exempel för MOOG-ventiler.

Montering och tillbehör för sandwichhus

Många av Sun Hydraulics sandwichhus är vändbara, vilket innebär att samma block kan användas för flera olika funktioner – så länge det monteras i rätt riktning. För att sammanfoga blocken i en stapel krävs gängade stänger och mutterstycken, som kan beställas antingen i standardlängd eller färdigkapade efter önskemål. Detta förenklar installation och underhåll.

Material och ytbehandling

Sandwichblock finns i två huvudmaterial för att passa olika tryckklasser och applikationer:
• Aluminium: För tryck upp till 3000 psi (210 bar)
• Stål: För högre tryck, upp till 5000 psi (350 bar)
Ytbehandling erbjuds för att förbättra korrosionsskydd och slitstyrka:
Aluminiumblock:
• Blank anodisering (clear anodize)
• Svart anodisering (black anodize)
Stålblock:
• Vattenavstötande olja (dewatering oil)
• Svart oxidering (chemical blackening)
• Trivalent blank zink med tätskikt (trivalent clear zink with top sealer)
• Blank zink-nickel med tätskikt (clear zink nickel with top sealer)
