Väljarventiler

En väljarventil (även kallad funktionsväljare eller på engelska function selector valve) är en riktningsventil som används för att växla mellan två eller flera funktioner med hjälp av en gemensam styrsignal eller manöverdon. Den gör det möjligt att styra flera olika hydrauliska funktioner, såsom cylindrar eller motorer, från samma ventil – dock alltid en funktion i taget. Väljarventilens huvudsakliga uppgift är att dirigera flödet till den valda funktionen samtidigt som flödet till övriga funktioner stoppas, vilket förenklar systemets konstruktion och minskar behovet av flera separata ventiler. Denna flexibilitet gör väljarventiler särskilt användbara för att utöka kapaciteten i befintliga hydraulsystem utan större ombyggnation. De är vanliga inom jordbruk och entreprenad, där maskiner som traktorer ofta behöver styra flera funktioner från samma hydraulkrets.

Styrning från styrsignal eller manöverdon

En väljarventil är en hydraulisk ventil som används för att växla mellan två eller flera funktioner med hjälp av en gemensam styrsignal eller ett manöverdon. Den möjliggör att flera funktioner, till exempel cylindrar eller motorer, kan styras från samma ventil – dock alltid en funktion i taget. På så sätt förenklar väljarventilen systemets konstruktion samtidigt som den sparar både plats och kostnad.

Så fungerar en väljarventil

Väljarventilen har oftast en ingång, kopplad till styrventilen eller tryckkällan, samt flera utgångar till olika funktioner. En styrport eller manuell spak avgör vilken utgång som är aktiv vid varje tillfälle. När ventilen aktiveras i ett visst läge, öppnas flödet till den valda funktionen medan övriga utgångar blockeras. På detta sätt kan flera rörelser styras från samma styrsektion utan att de stör varandra. Vanliga applikationer för väljarventiler är i hydraulsystem inom exempelvis jordbruk, entreprenadmaskiner, materialhantering och fordonsindustrin, där man vill effektivisera styrningen av flera funktioner med en gemensam kontrollenhet.

Växla tryckledning

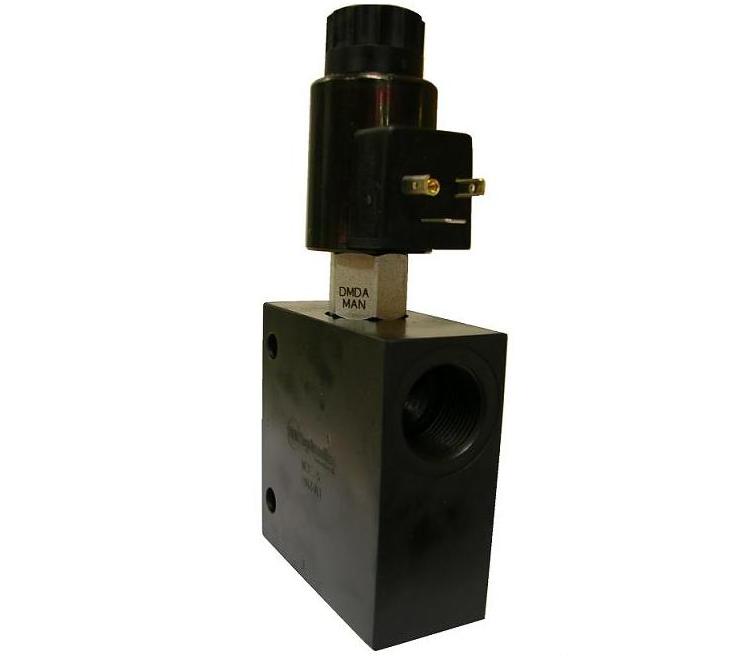

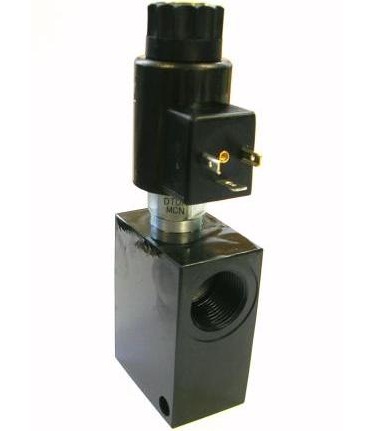

En 3/2-ventil, med tre portar och två lägen, är en vanlig typ av väljarventil som används för att växla en tryckledning mellan två olika funktioner. Den gör det möjligt att styra flera funktioner med en och samma riktningsventil, vilket förenklar systemet och sparar utrymme. Sådana ventiler används till exempel i entreprenadmaskiner, där man kan växla mellan att använda skopan eller gripen på en grävmaskin, eller på traktorer där samma väljarventil kan styra både lyftarmen och tippvagnen.

Utöka funktioner i ett befintligt hydraulsystem

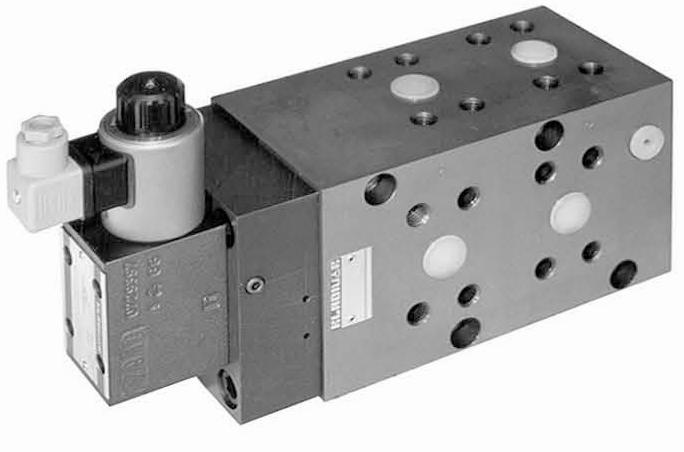

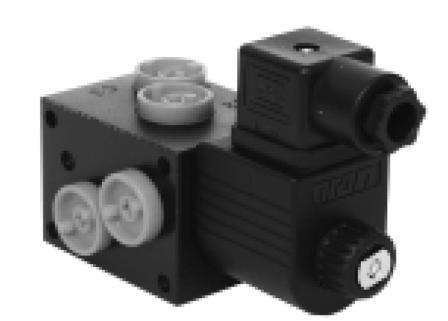

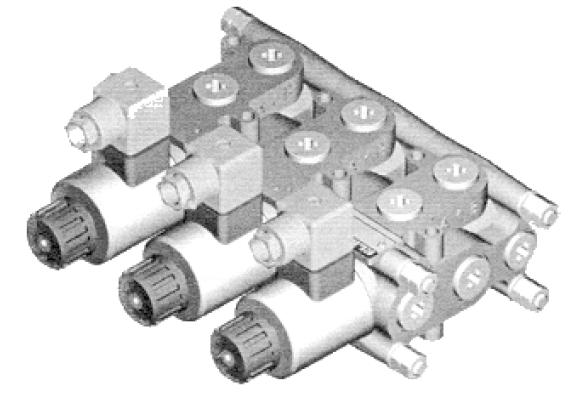

När både tryck- och returledning krävs används i stället en 6/2-ventil, som har sex portar och två lägen. Denna ventiltyp är idealisk när man vill lägga till en extra funktion i ett befintligt hydraulsystem utan att installera ytterligare riktningsventiler. Genom att växla mellan två funktioner med samma styrsignal blir installationen enklare och mer platsbesparande. 6/2-ventiler är vanliga i jordbruksmaskiner och traktorer där man vill bygga ut med nya hydraulfunktioner, men samtidigt behålla den ursprungliga ventiluppsättningen.
